Kabelbäume vom Spezialisten konfektionieren lassen

Kabelbäume konfektionieren heißt, reproduzierbar und überwacht einzelne Leitungen nach Zeichnung abzulängen, abzuisolieren, mit Kontakten zu crimpen, mit Steckern zu bestücken und zu einem einbaufertigen Kabelsatz zu bündeln. Alle Kabelbäume fertigen wir nach IPC/WHMA-A-620, der Norm für die Fertigung von Kabel- und Kabelbaumbaugruppen. Jeder Kabelbaum wird zu 100 Prozent elektrisch geprüft, einschließlich optionaler Hochspannungsprüfung und Dokumentation im Prüfprotokoll. Als Kabelbaumhersteller fertigen wir Prototypen und Kleinserien in Emlichheim und Großserien in unserem Werk in Portugal.

Entwicklung · Kleinserie · Technische Daten · Ablauf · Einsatz · Häufige Fragen

Unser Know-how, Ihre Vorteile

100 % i.O.-Kontrolle jedes Kabelbaums. Während des gesamten Produktionsprozesses des Kabelbaums werden fortlaufend Stichproben zur Kontrolle der Fertigungsschritte gemacht. Jeder einzelne Kabelbaum, den Sie bei uns anfertigen lassen, wird einer Endprüfung unterzogen. Hierzu gehören Durchgangsprüfung und Isolationswiderstandsmessung sowie eine optionale Hochspannungsprüfung. Die Messdaten erfassen wir digital, Prüfprotokolle erhalten Sie optional auf Anfrage. Fehler fallen damit vor dem Einbau auf und nicht erst in Ihrer Maschine.

Vom Prototyp bis zur Großserie beim selben Kabelbaum Lieferanten. Prototypen und Kleinserien entstehen in Emlichheim, Deutschland. Steigen die Stückzahlen, können wir die Serienfertigung nach Abstimmung in unserem Werk in Portugal skalieren. Sie erhalten damit Prototypen, Kleinserien und Großserien aus einer europäischen Fertigungsstruktur und müssen für die Serie keinen neuen Lieferanten qualifizieren.

Wie wir Kabelbäume konfektionieren

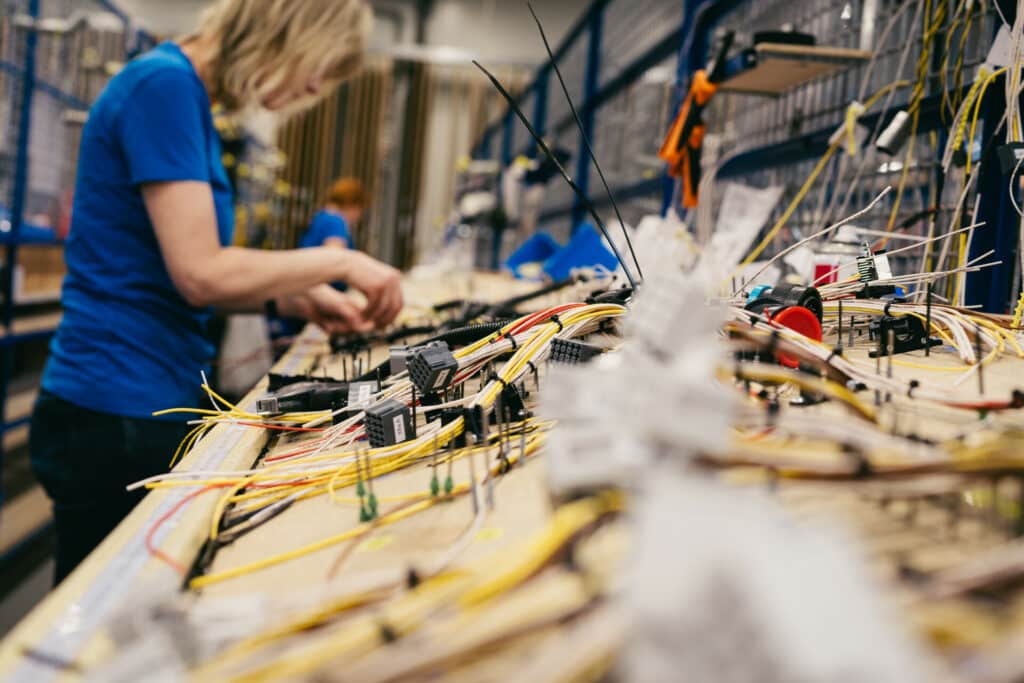

Mitarbeiterin beim Kabelbäume konfektionieren in der Fertigung von rokatec in Emlichheim, Leitungen mit Steckergehäusen
Kabelbaum in der Fertigung in Emlichheim, Deutschland, vor der elektrischen Endprüfung

Wir fertigen ausschließlich kundenspezifische Kabelbäume. Im Projekt begleiten wir Sie von der Beratung über die Entwicklung bis hin zur Serienfertigung. Im Einkauf wird oft nach Leitungssatz Fertigung gesucht, die Kabelbaum Konfektionierung bietet den identischen Leistungsumfang.

Wie läuft die Fertigung einer Kabelbaum Kleinserie ab?

Eine Kabelbaum Kleinserie beginnt bei uns mit dem Kabelbaum Prototyp. Prototypen fertigen wir ab Stückzahl = 1. Sie prüfen das Kabelbaummuster in Ihrer Maschine und geben es frei. Danach folgt bei Bedarf eine Nullserie, mit der Sie Montage und Prozesse testen, bevor die Kleinserie startet.

Ob Prototyp, Nullserie oder Kabelbaum Kleinserie nutzen wir dieselben Werkzeuge und dieselbe Prüfung wie für die Serienproduktion. So stellen wir sicher, dass Sie die Kabelbäume unmittelbar in Industriequalität prüfen und keine Qualitätsunterschiede zu späteren Serienteilen bestehen. Wir fertigen jedes Jahr über 1.000 verschiedene Kabelbaum-Typen. Häufige Variantenwechsel und kleine Stückzahlen sind deshalb eingeübte Routine.

Wann lohnt es sich, Kabelbäume extern fertigen zu lassen?

Wer Kabelbäume anfertigen lassen will, statt selbst zu fertigen, vergleicht meist diese Punkte.

KriteriumKonfektion bei rokatecEigenfertigung
Crimpwerkzeugeüber 300 vorhandenAnschaffung je Kontaktsystem
Prüfung100 % elektrische Endprüfung; Crimphöhenmessung, Auszugskraft und ggf. Schliffbild im Prozesseigene Prüfmittel und Kalibrierung nötig
AuftragsspitzenKapazität ist skalierbaran die eigene Belegschaft gebunden
Wechsel zur GroßserieVerlagerung ins Werk Portugal, gleicher LieferantAusbau der Fertigung oder neuer Lieferant inkl. erneutem Freigabeprozess
Kurzfristige Änderungenneue Freigabe nötigdirekt in der eigenen Fertigung
Variantenvielfalt Know-Howüber 1.000 Kabelbaum-Typen pro Jahrbegrenzt auf eigene Typen

Wann braucht eine Anwendung Sonderkabelbäume?

Sonderkabelbäume sind Kabelbäume für Einsatzbedingungen, die über den Standard hinausgehen: Alterung durch extremen Schmutz, Hitze, Öl, Vibration oder eine besondere Einbaugeometrie.

Eine Kabelbaum Sonderanfertigung kann auch neben elektrischen Steuer- und Kraftleitungen weitere Leitungen wie Druckluftschläuche oder Ölschläuche in einem Strang zusammenführen.

Für Sonderkabelbäume wählen wir Leitungen und Schutzschläuche passend zur Umgebung. Unsere Kabelbaum Kennzeichnung ist standardmäßig öl- und abriebfest, damit Monteure Leitungen auch nach Jahren noch zuordnen können. Wo die Anwendung es verlangt, ergänzen wir eine Schirmung gegen elektromagnetische Störungen. Auch Kabelbäume nach Maß entstehen bei uns ab einer Stückzahl von 1 auf Basis Ihrer Zeichnung.

Welche Kabel- und Kontaktsysteme verarbeitet rokatec?

Mit über 1.000 Kabelbaum-Typen pro Jahr können wir Ihnen ein breites Portfolio an Produktionsprozessen und technischen Fertigungsmethoden bieten. Für Anforderungen außerhalb unserer aufgeführten Standards, sprechen Sie uns gerne an.

KennwertWertHinweis
Leiterquerschnitt Draht / Litze0,14 mm² bis 300 mm²Einzelader und Mehradrige Leitungen
Toleranz Litzenzuschnitt±0,2 mmsteigt prozessbedingt mit der Länge der zu schneidenden Medien
Leitungslänge im Kabelbaumim Schnitt 5,5 m, bis 20,0 m
Crimpwerkzeugeüber 300teils mit Crimpkraftüberwachung
Ultraschallschweißenbis 50 mm²Alternative zu Crimp- und Lötverbindung
Weitere VerbindungenLöten mit bleifreiem Lot, Hot-Melt-Verguss, Abdichtung
SchutzWellrohr NW3 bis NW50 maschinell geschnitten, größere Durchmesser manuell; Isoschlauch, Geflechtschlauch, Gewebeband
KennzeichnungAderdruck schwarz oder weiß, öl- und abriebfest; bedruckter Schrumpfschlauch; individuelle Etiketten, Barcode oder Data-Matrix
Endprüfung100 %: Durchgang, Isolation, optional HochspannungPrüfprotokoll auf Anfrage
NormIPC/WHMA-A-620Werksnormen des Kunden nach Absprache

Die folgende Auswahl stammt aus unserer Liste von über 300 Spezial-Crimpwerkzeugen. Sie zeigt, welche Kontaktsysteme und Leiterquerschnitte wir ohne Werkzeugbeschaffung verarbeiten.

KontaktsystemQuerschnitt
Flachsteckhülsen und Flachstecker 2,8 bis 9,5 mm, FASTON, DUCON 0,34 bis 6,0 mm²
Deutsch DT und DTM0,35 bis 4,0 mm²
Molex Micro-Fit 3.0, Mini-Fit Jr., MX64, CMC0,25 bis 1,5 mm²
JPT 2,8 mm0,2 bis 2,5 mm²
Rundkontakte Size 16 und Size 12, Type III+0,2 bis 4,0 mm²
Superseal 1,0 und 1,50,35 bis 2,5 mm²
MCP 1,5 bis 2,8 mm0,5 bis 4,0 mm²
MQS 0,63 mm0,25 bis 0,75 mm²
MATE-N-LOK0,34 bis 2,5 mm²
Metri-Pack und Weather Pack0,5 bis 2,5 mm²
Sicma 2 und Sicma 30,35 bis 2,5 mm²
weitere, u. a. AMPSEAL, MCON, Matrix 1,2, Micro Timer II, ELO Power0,12 bis 2,5 mm²

Ihr Kontaktsystem steht nicht in der Tabelle? Die Liste ist ein Auszug. Wir erweitern fortlaufend unsere Werkzeuge und prüfen weitere Kontaktsysteme und Sonderquerschnitte zeitnah auf Machbarkeit. Sonderquerschnitte und weitere Stecksysteme klären wir vor dem Angebot. Machbarkeit prüfen lassen · Rückmeldung innerhalb eines Werktags.

NachweisInhaltStand
DIN ISO 9001:2015Qualitätsmanagementsystem, zertifiziert durch DEKRAhttps://www.rokatec.de/zertifikate/
Prozessqualifizierung GE VernovaFertigung für die Windkrafthttps://www.rokatec.de/zertifikate/
Schulungen IPC-A-610 und IPC/WHMA-A-620Schulung der Mitarbeitendenlaufend

Wer einen Kabelsatz Hersteller mit dokumentierter Prüfung sucht, findet alle Nachweise auf der Seite Zertifikate von rokatec und das Vorgehen der Prüfung unter Qualitätssicherung bei rokatec.

Kabelbäume aus Niedersachsen in die ganze Welt

Rokatec Fertigung von Kabelbäumen, Kabelkonfektion und Baugruppenmontage in Emlichheim. Made in Germany.

Kabelbäume konfektionieren wir in Emlichheim in der Grafschaft Bentheim, direkt an der Grenze zu den Niederlanden. Aus unserem Werk in Deutschland beliefern wir unsere internationalen Kunden und auch Maschinen- und Fahrzeughersteller im Emsland, im Raum Osnabrück und Münster und in ganz Niedersachsen. Mit Grimme und Krone zählen zwei niedersächsische Landmaschinenhersteller zu unseren Kunden.

Weiterführende Seiten

Häufige Fragen zum Thema: Kabelbäume

Den Grundpreis bestimmen vor allem die Zahl der Leitungen und Kontakte und der damit verbundene zeitliche Aufwand in der Produktion. Alle Komponenten, Leitungslängen, die Steckverbindersysteme und der Schutz über Wellrohr oder Geflecht werden transparent ausgezeichnet. Dazu kommen Kennzeichnung und Prüfumfang. Den größten Einfluss auf den Preis hat die Stückzahl. Ein großer Teil der Arbeit am Kabelbaum ist Handarbeit, deshalb sinkt der Stückpreis mit der Losgröße, da Einrichtungskosten und Rüstzeit reduziert werden. Für große Serien bieten wir die Fertigung in Portugal an. Einen belastbaren Preis für die Kabelbaumkonfektionierung nennen wir im Angebot auf Basis Ihrer Zeichnung. In Einkaufsunterlagen heißt dieser Leistungsumfang oft auch Leitungssatz Fertigung.

Kabelbäume werden zum großen Teil von Hand gefertigt. Dabei werden die einzelnen Arbeitsschritte, wo immer möglich, maschinell gestützt durchgeführt, um die Reproduzierbarkeit und Qualität zu maximieren. Leitungen werden abgelängt und abisoliert, Kontakte aufgecrimpt und in Steckergehäuse gesteckt. Danach werden die Leitungen verlegt und gebündelt, zuletzt geschützt. Zum Abschluss folgen Kennzeichnung und elektrische Prüfung. Bei rokatec gehören zur Kabelbaumherstellung Prozessprüfungen wie Crimphöhe und Auszugskraft sowie eine elektrische Endprüfung jedes einzelnen Kabelbaums.

Die Leitungen werden auf Länge geschnitten und abisoliert. Danach bekommen sie Crimpkontakte. Je nach Anforderung kommen Löten oder Ultraschallschweißen hinzu. Anschließend werden die Kontakte in die Gehäuse gesteckt, die Leitungen verlegt und gebündelt. Vor Alterung und Umwelteinflüssen geschützt werden sie mit Wellrohr, Geflechtschlauch oder Umwicklung mit hochwertigem Gewebeband. Den Abschluss der Kabelbaumherstellung bilden Kennzeichnung und elektrische Prüfung.

Für ein Angebot reicht eine Kabelbaum Zeichnung mit Leitungslängen und Querschnitten, Kontakten sowie Steckergehäusen und Teileliste (BOM). Dazu kommt die geplante Stückzahl. Liegt keine Zeichnung vor, genügen ein Schaltplan oder ein vorhandenes Muster; die Zeichnung erstellen wir dann im Rahmen der Kabelbaumentwicklung. Angaben zur Einsatzumgebung helfen bei der Auswahl passender Leitungen, Stecker und Komponenten.

Jeder Kabelbaum bei rokatec durchläuft eine elektrische Endprüfung auf Durchgang und Isolation sowie eine optionale Hochspannungsprüfung. Während der Fertigung prüfen wir Crimpverbindungen per Sichtkontrolle und Crimphöhenmessung. Dazu kommen Messungen der Auszugskraft und Schliffbilder. Alle Prüfprozesse und Ergebnisse werden dokumentiert und digital erfasst. Das Prüfprotokoll erhalten Sie auf Anfrage. Gearbeitet wird nach IPC/WHMA-A-620 oder nach Absprache nach Werksnormen des Kunden. Mehr Informationen zu unserer Qualitätssicherung.

Kabelbäume werden von Herstellern produziert, die auch als Kabelbaumkonfektionär bezeichnet werden. Große Konzerne beliefern die Automobilindustrie in Großserie, mittelständische Hersteller fertigen kundenspezifische Kabelbäume für Maschinenbau oder Landtechnik. Rokatec gehört zur zweiten Gruppe: Die Fertigung liegt in Emlichheim in Niedersachsen, nahe an der holländischen Grenze. Klein- und mittelgroße Serien fertigen wir als Kabelkonfektionär in Deutschland. Große Serien laufen in unserem eigenen Werk in Portugal. Jährlich entstehen über 1.000 verschiedene Kabelbaum-Typen, vom Prototyp bis zur Großserie.

In Deutschland gibt es neben den großen Zulieferern der Automobilindustrie viele mittelständische Kabelbaumhersteller mit eigenem Schwerpunkt. Ein Teil fertigt vor allem Großserien, andere sind auf Medizintechnik, Bahn oder Maschinenbau ausgerichtet. Rokatec aus Emlichheim ist auf kundenspezifische Kabelbäume für Land- und Baumaschinen, Sonderfahrzeuge und Industrie spezialisiert, mit 50 Jahren Erfahrung und einer Fertigung nach IPC/WHMA-A-620. Wer einen Kabelsatz Hersteller für Kleinserien sucht, ist hier richtig.

Ein kundenspezifischer Kabelbaum wird für genau eine Anwendung gebaut. Leitungslängen und Abzweige folgen der Einbausituation in einer bestimmten Maschine, ebenso Steckverbinder und Schutz. Ein solcher Kabelbaum passt deshalb nicht in eine zweite Anwendung. Grundlage ist eine Zeichnung, ein Schaltplan oder ein Muster des Herstellers. Rokatec fertigt ausschließlich Kabelbäume nach Maß, vom einzelnen Prototyp bis zur Serie.

Beide Begriffe meinen in der Praxis dasselbe: mehrere Leitungen, die zu einem Bündel zusammengefasst sind und Strom und Signale in einer Maschine oder einem Fahrzeug verteilen. „Kabelstrang“ betont das gebündelte Leitungspaket, „Kabelbaum“ die verzweigte Form mit Abgängen zu einzelnen Verbrauchern. Einen Unterschied in Aufbau oder Prüfung gibt es nicht. Rokatec fertigt beide nach derselben Zeichnung und Prüflogik.

Nein. Rokatec fertigt vom einzelnen Prototyp bis zur Großserie. Welche Losgröße für Sie wirtschaftlich ist, hängt von der Stückzahl, vom Aufbau des Kabelbaums und seinen Kontaktsystemen ab. Häufige Variantenwechsel sind bei über 1.000 verschiedenen Kabelbaum-Typen pro Jahr unser Alltag. Steigen Ihre Stückzahlen, können wir kompetitive Preise zur Kabelbaumfertigung in Osteuropa durch unser Werk in Portugal bieten.

Ja. Liegt nur ein Schaltplan, Lastenheft oder ein altes Muster vor, entwickeln wir daraus die Fertigungszeichnung mit Leitungswegen und Längen, Kontakten sowie Schutz. Auch die Erstellung einer BOM (Bill-of-materials) für den Kabelbaum ist für uns selbstverständlich. Dabei beraten wir zur Auswahl öl- und chemikalienbeständiger Leitungen und zur Lage von Schweißpunkten. Komponenten, die Sie als Hersteller vorgeben, übernehmen wir in die Zeichnung. Die Entwicklung ist optional und kann auch als Einzelleistung unabhängig von der späteren Kabelbaumfertigung beauftragt werden.
